1: trick ★ 2018/10/22(月) 22:47:50.27 _USER
第9世代Coreはソルダリング復活もOC性能は不十分。殻割り+ダイ研磨なら13.5℃低下(Impress Watch) - Yahoo!ニュース
https://headlines.yahoo.co.jp/hl?a=20181022-00000140-impress-sci
no title


10/22(月) 21:18配信

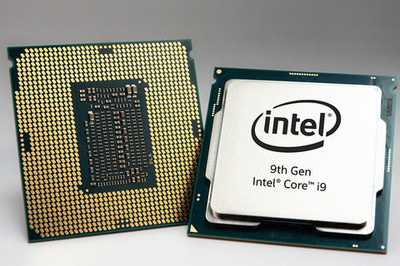

 海外の著名オーバークロッカーder8auer氏は20日、YouTube上で第9世代Coreプロセッサのヒートスプレッダに関する考察を投稿した。

 Intelのメインストリーム向けCPUは、Ivy Bridge世代からCPUダイとヒートスプレッダの接合材(TIM)にグリスを採用していた。通常で利用する分にはなんら不自由がないが、熱伝導性の悪さがオーバークロックの足かせとなっており、高クロックを狙うオーバークロッカーのあいだで不評だった。

 第9世代Coreでは、増えたコアと向上したクロックで増加した熱に対策するため、ソルダリングを用いている。Sandy Bridge世代への回帰となるわけだが、どうやら手放しで喜べる状況ではないようだ。

 同氏はこれまでも述べているが、Intel CPUのソルダリングは、熱伝導率が81.8W/(m・K)のインジウムが採用されており、ヒートスプレッダに使われている銅の398W/(m・K)には遠く及ばない。また、ヒートスプレッダとPCBを接合するシール材のために残した厚みもあるため、熱伝導のボトルネックにもなる。

 そこで同氏はCore i9-9900Kを“殻割り”し、シール材を除去した上でインジウムが薄くなるよう再ソルダリングしてみたが、過熱と冷却の過程でクラックが入ったため、結果が振るわなかった。その後ソルダリングを完全に削ぎ落とし、液体金属に置き換えたところ、9℃ほどの温度低下が確認できたのだという。

 ただ、Core i9-9900Kは2コア増えた分、ダイも大型化しており、放熱面積ではCore i7-8700Kと比較して有利であるにもかかわらず高い温度を示している。そこで詳しく分析したところ、Core i9-9900KのダイがCore i7-8700Kのダイよりも厚みが2倍になっていることがわかった。

 一般的にシリコン上に成形される回路は底部にあり、そこで発せられた熱がダイ=シリコンの上を通って、TIM→ヒートスプレッダに伝わる。シリコンの熱伝導率はインジウムよりは優秀だが、やはり銅に及ばないほか、厚みが増している分冷却性能が落ちているのではないか、というのが同氏の考察だ。

 そこで同氏は、市販のCore i5-9600Kを購入して殻割りし、40μmのダイヤモンド研磨シートなどを用いて、ダイを研磨して検証。その結果、ダイを0.20mm削った場合、5GHz駆動時で標準時から13.5℃も温度が低下し、単純に液体金属に置き換えたときと比較しても、温度が5.5℃低下しているという。

 これまで、Intel CPUでオーバークロックの結果を出そうとするならば、殻割りをしてTIMを塗り替えるだけである程度良い記録が狙えたが、第9世代では殻割りをしたうえで、難易度の高いインジウムの除去を行ない、さらにリスクが高いダイ研磨をしなければならなくなった。ソルダリングの採用により、オーバークロックがより狭き門になってしまったと言える。
引用元: http://egg.5ch.net/test/read.cgi/bizplus/1540216070/


2: 名刺は切らしておりまして 2018/10/22(月) 22:53:41.36
Intelはそんなこと推奨してないからね

5: 名刺は切らしておりまして 2018/10/22(月) 22:59:31.05
>>2
1の力説を瞬時に否定してワロタwww
オーバークロッカーはある意味求道者。

3: 名刺は切らしておりまして 2018/10/22(月) 22:55:00.73
そこまでしてOCにこだわる理由は何ですか? もうAMDで良いじゃん

28: 名刺は切らしておりまして 2018/10/23(火) 04:33:20.78
>>3
あいつら頭おかしいから
数値見て喜んでるだけ
実用を伴わないオーバークロックの何が楽しいのか理解できない

40: 名刺は切らしておりまして 2018/10/23(火) 06:46:28.85
>>28
車のチューニングで800PSみたいなもの

6: 名刺は切らしておりまして 2018/10/22(月) 23:00:21.87
基本的にはオーバークロッカー()なんだけど
ここまでやって検証出来る人は尊敬するわ

8: 名刺は切らしておりまして 2018/10/22(月) 23:01:28.34
まだ、10nmにならないの?

12: 名刺は切らしておりまして 2018/10/22(月) 23:07:44.47
>>8
もう先が無いからわざと足踏みしてんじゃねと邪推してみるw

20: 名刺は切らしておりまして 2018/10/23(火) 00:02:31.77
>>12
EUVの実用化でもう2〜3歩くらいは行ける予定。

9: 名刺は切らしておりまして 2018/10/22(月) 23:03:02.81
パッケージ割ってダイパッドからチップ外して底研磨?ワイヤーは?
製造事業所でもそんなことできんぞ
どうなってんだ今の半導体は・・・

35: 名刺は切らしておりまして 2018/10/23(火) 06:18:02.22
>>9
逆、ダイ底に回路があり、基板と接続している。ワイヤーは使ってない。

36: 名刺は切らしておりまして 2018/10/23(火) 06:24:22.47
>>9
今時ワイヤーボンディングはしてない
ワイヤーはいーや

10: 名刺は切らしておりまして 2018/10/22(月) 23:03:52.68
だからオーバークロッカーはグリスバーガーのほうを好む
誰でも殻割りしやすいし、ハンダより液体金属のほうが冷えるからね

俺もRyzen2400Gを殻割りしたら高負荷時の温度が90→60℃にまで下がった

13: 名刺は切らしておりまして 2018/10/22(月) 23:08:53.88
>>10
そんなに下がるのかよ・・・
もとの伝導率が悪すぎなのか

14: 名刺は切らしておりまして 2018/10/22(月) 23:11:18.49
スパコン詐欺のあのおっさんも、富士通のCPUを殻割りして冷やしただけだろw

15: 名刺は切らしておりまして 2018/10/22(月) 23:21:26.39
なんかすごい世界だな。

よし、さらなる性能のためのヒントを一つ出そう。

電力会社によって電気のモッサリ具合が変わるらしいぞ!
くわしい人が書き込んでたから、きっと間違いないと思う。

16: 名刺は切らしておりまして 2018/10/22(月) 23:27:54.40
>>15
オーディオの電力会社のコピペかいw

19: 名刺は切らしておりまして 2018/10/22(月) 23:47:34.23
>>16
太陽光発電が多いとリアルタイム調整が必要で
送電が不安定になるとかなんとかかもね

これからはネタコピペでは無くなる可能性

26: 名刺は切らしておりまして 2018/10/23(火) 01:43:12.22
>>19
太陽光発電はそのままじゃ、家の電気に使えないけど電気ポットで水を沸かしてる最中なら、テレビとか見られるようになるんだって
電圧とかが安定するんだろうね
試したい人はどうぞ

17: 名刺は切らしておりまして 2018/10/22(月) 23:29:49.24
すげーことするなあ……

18: 名刺は切らしておりまして 2018/10/22(月) 23:31:44.43
こういうCPUってどういう人が買うんだ?
HPCならGPU使うだろうし
サーバならXeonの系統使うだろうし...

25: 名刺は切らしておりまして 2018/10/23(火) 01:27:50.72
>>18
ゲーマーじゃね

23: 名刺は切らしておりまして 2018/10/23(火) 00:08:35.35
k付き買うような奴らは5千円高くなってもまともな半田と半田付けなら買うだろうに
なぜそこをケチるか分からん

30: 名刺は切らしておりまして 2018/10/23(火) 05:02:40.36
CPUが壊れないと思ってたら、これはメイドインUSAだったのか。
マザーは台湾製だから壊れるていうか、お尻の穴のようなものだからぜんぜん興味ないけどな、
やっぱ、殻割り系かな

31: 名刺は切らしておりまして 2018/10/23(火) 05:15:22.62
Pen4 2.8C→E1200で感激してCore 6100でまた感激して8400でも感激した
CPUが飽和してるなんて嘘
デジカメ写真とFirefoxだけでも買い替えるたびに体感速度の向上は実感する

32: 名刺は切らしておりまして 2018/10/23(火) 05:41:06.75
素朴な疑問なんだが
なんで製造時点でこういう温度下がるような
作りにしないの

33: 名刺は切らしておりまして 2018/10/23(火) 05:50:23.61
>>32
コストダウンでしょ
何より多数派の人は今のグリスでなにも困ってない
例外的なマニアのせいで実用と関係ない機能のせいでたとえ10円でも値上げされてほしくない

34: 名刺は切らしておりまして 2018/10/23(火) 06:06:22.15
>>32
液体金属で養生する方が冷えるみたいだからその余地は残してるんじゃね

39: 名刺は切らしておりまして 2018/10/23(火) 06:40:12.92
インテルっていいの?
屁を馬鹿にしてたけど
マルチタスクは屁のほうがバリバリこなすよ。
インテルはデーターの通り道狭いのか?
ファイル移動なんかしているとほかの作業がぜんぜんできない。

ああ全部3,4世代の話だけど。
いまさらインテル使ってみたんだが
マルチタスクがもっさいのに驚いた。

42: 名刺は切らしておりまして 2018/10/23(火) 07:13:24.69
>>39
ハードドライブ買い換えたら?

44: 名刺は切らしておりまして 2018/10/23(火) 07:41:23.12
削れば答えてくれるCPUかw
