1: (家) [ニダ] 2019/05/12(日) 07:35:46.31 ● BE:151915507-2BP(2000)
mm3017_190422samsung1

Samsung Electronics(以下、Samsung)は、EUV(極端紫外線)を用いた5nmプロセスの開発が完了し、受注を開始したと発表した。
同プロセスでは、Samsungが2018年10月に発表したEUVを用いた7nmノードに比べ、密度は25%高まり、性能は10%向上したほか、消費電力は20%減少するという。

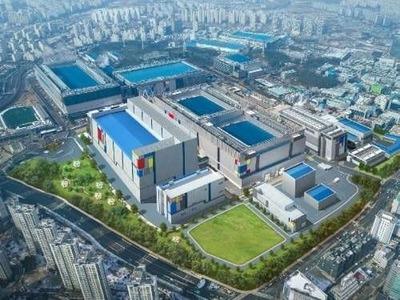

同社は現在、韓国・華城市にある既存の「S3」工場の隣に2つ目のEUVファウンドリーを建設中だが、そこでの生産を2020年に開始する計画も明らかにした。
https://eetimes.jp/ee/spv/1904/22/news059.html
引用元: http://hayabusa9.5ch.net/test/read.cgi/news/1557614146/


3: 名無しさん@涙目です。(アメリカ合衆国) [ES] 2019/05/12(日) 07:38:51.49
ステッパー1台50億ぐらいするのか

4: 名無しさん@涙目です。(家) [US] 2019/05/12(日) 07:39:24.10
なんだかんだ言ってもまだまだ微細化可能だな

5: 名無しさん@涙目です。(東京都) [DE] 2019/05/12(日) 07:41:47.98
日本で作ったら貿易制裁だもんな

6: 名無しさん@涙目です。(茸) [US] 2019/05/12(日) 07:42:22.38
Nikon露光機やめたの?

7: 転載禁止(家) [ニダ] 2019/05/12(日) 07:42:54.27 BE:151915507-2BP(1000)
sssp://img.5ch.net/ico/1.gif
>>6
とっくにやめてる
世界はasmlの露光機

8: 名無しさん@涙目です。(catv?) [US] 2019/05/12(日) 07:47:44.55
密度は25%高まり、性能は10%向上したほか、消費電力は20%減少

なお、歩留りは90%減少

10: 名無しさん@涙目です。(家) [CH] 2019/05/12(日) 08:00:19.73
たった25%しか密度上がらんのが泣ける

12: 名無しさん@涙目です。(茸) [CN] 2019/05/12(日) 08:18:54.41
日本ちゃんは5nmのチップ作る技術力ないの?

27: 名無しさん@涙目です。(禿) [ヌコ] 2019/05/12(日) 09:05:45.53
>>12
日本の技術力を舐めるな!
その10倍の50nmを作れるぞ

15: 名無しさん@涙目です。(やわらか銀行) [CN] 2019/05/12(日) 08:23:57.70
ここが得意としているのはモバイル向けの小さなCPUだよね

16: 名無しさん@涙目です。(東京都) [DE] 2019/05/12(日) 08:27:27.97
日本の技術者はリストラでもう居ないからな
みんな3倍の給料で外国行った

18: 名無しさん@涙目です。(庭) [JP] 2019/05/12(日) 08:34:06.14
折り畳みの続報を聞かない

20: 名無しさん@涙目です。(茸) [US] 2019/05/12(日) 08:36:26.03
折り畳みは日本のフィルムせいになってる

21: 名無しさん@涙目です。(東日本) [US] 2019/05/12(日) 08:45:14.24
凄いと思うが、その生産施設の投資回収する見込みあんのかよ
TSMCなら余裕とは言えんけど回収出来ると思うが、今のサムチョンは政治的な問題で厳しいだろ

24: 名無しさん@涙目です。(神奈川県) [RU] 2019/05/12(日) 09:02:23.64
>>21
他社から製造委託も受けているらしいけど、その時に政治リスクはかなり不利でしょうね。

23: 名無しさん@涙目です。(東京都) [CN] 2019/05/12(日) 08:57:33.84
この5nmとかって配線自体の太さのことなのか
配線同士の間隔の広さなのかよくわからん

26: 名無しさん@涙目です。(catv?) [ニダ] 2019/05/12(日) 09:03:45.41
最早中身よりも言ったもの勝ち
